• 三點照合

實現爐前AOI，爐后AOI，SPI的統一監測

• 與貼片機共享信息

壞板信息傳給貼片機，貼片時直接跳過壞板進行貼片

• 與印刷機實現閉環控制

傳輸漏印和XY軸偏移量等信息給印刷機，印刷機自動執行相應動作

• 多機互聯，面向工業4.0

設備集中式管理；支持網絡版SPC；支持指紋識別軟硬件模塊

• 強大SPC

實現實時SPC監控及分析

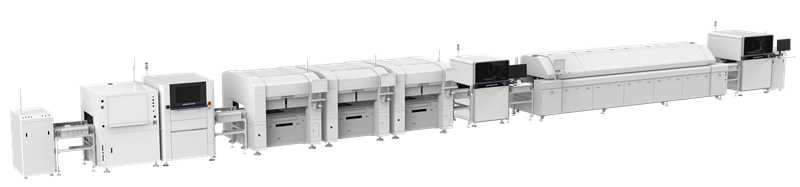

 上線方案

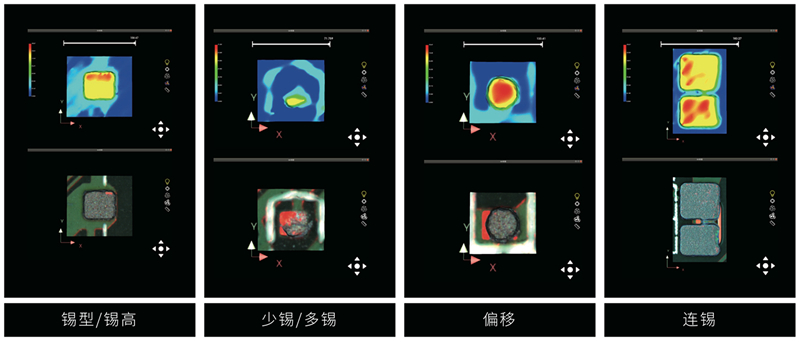

可檢測缺陷實例

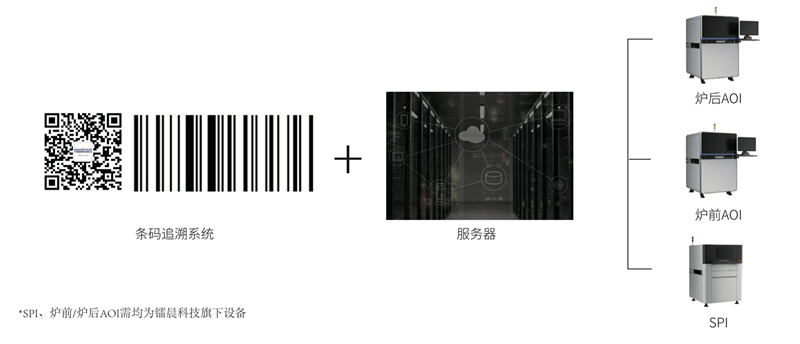

追溯系統及三點照合功能

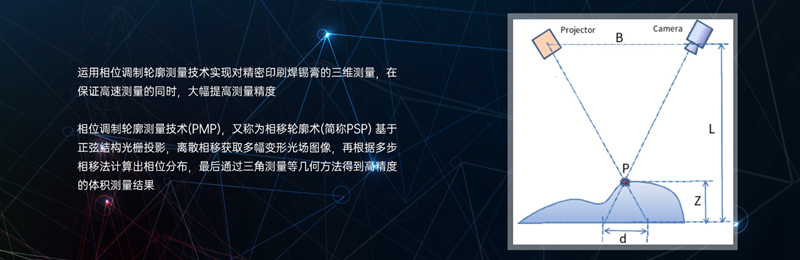

相位調制輪廓測量技術

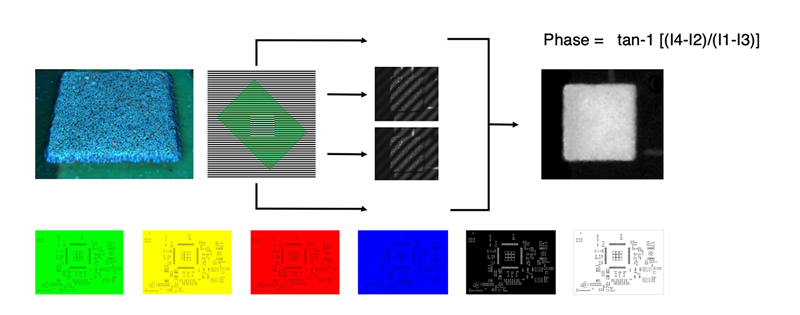

全光譜的相位調制輪廓測量技術(PLSM PMP)

通過RGB對錫膏、白線、雜物進行過濾，有效避免錫膏橋接的偽判情況

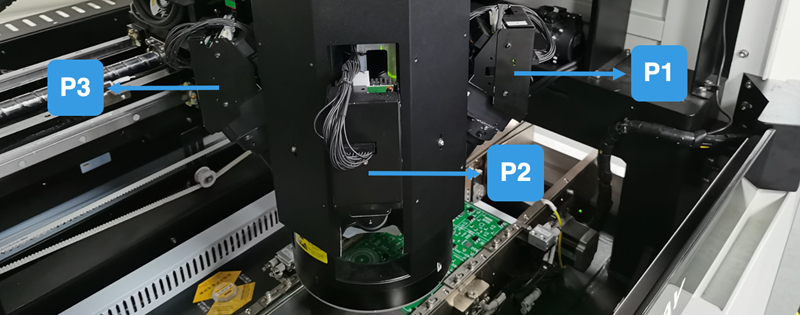

Multi-Head 多頭技術

數據可追溯

SPC系統與客戶端MES系統連接

CBA尺寸：50x50mm~510*460mm

元件高度：頂面:25mm，底面:50mm

相機：4MP面陣高速工業相機

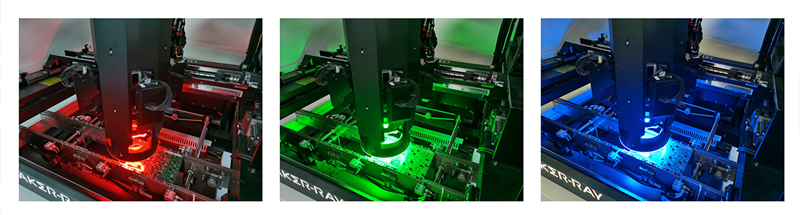

光源：RGBW四色積分光源+2方向結構光投影單元

FOV：30*30mm

分辨率：15μm

CPU：intel i7

顯卡：技嘉RTX2060 8G顯存

存儲：64GB DDR，240G SSD+2T機械硬盤

軌道調寬：手動/自動

電源及功率：AC 220V, 額定功率 570W

氣源：0.4-0.6Mpa

尺寸（L*H*W）：1150*1630*1320mm

凈重：870KG
